一、機器型號

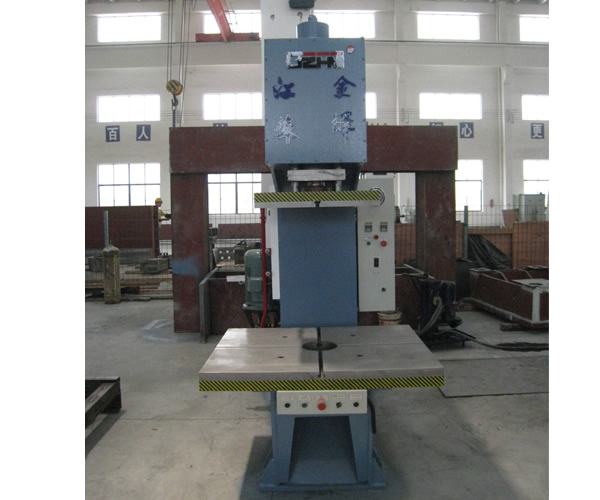

    單柱液壓機                                     YJZ41-63

二、機床的工作環境：

• 溫度：       0℃—40℃。
• 濕度：       相對濕度55%—85%以下。
• 電壓：       380V（-15%、+15%）、3P、50Hz。
• 安裝場地：   干靜、灰塵少
• 海拔：       1000M以下

三、機器噪聲測量標準：

A計權聲壓級LPA≤82dB（A）

A計權聲功率級LWA≤94 dB（A）

四、機器執行的標準：

1. JB3831-1999〈液壓機技術條件〉；
2. JB3915-85〈液壓機安全技術條件〉

五、 技術參數：

六、 特點和性能：

1、機身

機身由鋼板焊接而成，是機器的主要承力機構，其下面與底座（油箱）連接。在它的下方有工作臺板，工作臺上加工有T形槽，以便于安裝工夾具。在機身上部加工有孔，與工作臺臺面垂直，是安裝油缸的。

2、油缸

油缸缸體依靠缸口臺肩及大鎖母緊固于機身上面的孔內?；钊麠U下端用聯結法蘭、螺栓與上壓塊聯接，上壓塊上加工有T形槽，以便于安裝夾具或模具。活塞桿在油缸內的一端裝有活塞，活塞之材料為鑄鐵，作導向用?；钊^部裝有方向相反的密封圈，內有O型圈密封，將缸內分成兩個油腔，缸口部分也裝有密封圈，借助法蘭及螺栓鎖緊，以保證下腔密封。法蘭上也裝有防塵圈。

  3、電氣箱

電氣箱安裝在機身的左側，安裝有門鎖，下班或不用時，關閉電源，鎖上電器箱。

  4、液壓站（動力系統）

液壓泵站由油箱、齒輪泵、電動機、集成系統、濾油裝置等組成，油箱系鋼板焊接，前端之油標用作觀察油位，加油高度應位于油標上位，若低于油標下位要加油。

  5、液壓系統概述

液壓系統由能源轉換裝置（泵和油缸）、能源調節裝置（各種閥）、以及能量輸送裝置（油箱、管路）等組成，在電氣控制和手動換向閥的控制下，驅動活塞桿完成各種工藝動作。

七、備品備件及技術資料：

a)        提供管接頭處密封件一套。

b)        提供地腳螺栓、螺母及壓機專用工具一套。

c)        提供全套使用說明書、裝箱單、合格證等各一份。

八、主要配套供應件：

   1.高壓油泵                          啟東高壓

   2.液壓系統                          山東泰豐

   3.油缸密封圈                        進口材料

   4.電機                              江蘇南通

   5.壓力表                            無錫壓力表

   6.電器元件                          西門子、施耐德
