1、 重要技術參數
|
序號 |
名 稱 |
數 值 |
單 位 |
備 注 | ||
|
1 |
公稱力 |
5000 |
KN |
| ||
|
2 |
工作臺長度 |
6000 |
mm |
| ||
|
3 |
立柱間距離 |
4800 |
mm |
| ||
|
4 |
喉口深度 |
600 |
mm |
| ||
|
5 |
滑塊行程 |
250 |
mm |
| ||
|
6 |
工作臺與滑塊間最大開啟高度 |
650 |
mm |
| ||
|
7 |
滑塊行程調節量 |
200 |
mm |
| ||
|
8 |
齒輪泵 |
型號 |
NT5-G100F |
| ||
|
排量 |
100 |
Ml/r |
| |||
|
壓力 |
31.5 |
MPa |
| |||
|
9 |
主電動機功率 |
45 |
kw |
| ||
|
10 |
外形 尺寸 |
長 |
6100 |
mm |
| |
|
寬 |
2600 |
| ||||
|
高 |
4000 |
| ||||

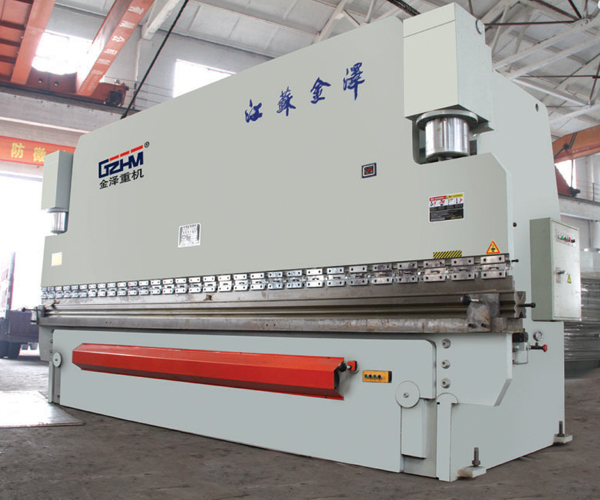

2、機器特點
★機架采用全鋼焊接結構，有足夠的強度及剛性，并通過焊后振動時效處理，消除內應力，保證機身的整體精度。
★采用大型落地鏜銑床，用一次加工法，作精密加工，以確保加工精度。
★采用液壓上傳動。
★滑塊同步機構采用機械扭軸同步，由油缸內置機械擋塊來控制滑塊終點位置，定位精確，工件角度一致性好。
★后擋料裝置和上滑塊行程采用電動調節，手動微調，數字顯示。
3、關鍵元件明細表
|
序號 |
名稱 |
規格 |
數量 |
產地 |
|
1 |
異步電動機 |
|
1臺 |
南通 |
|
2 |
主要電器 |
|
1套 |
施耐德 |
|
3 |
齒輪泵 |
|
1臺 |
南通/上海 |
|
4 |
液壓閥 |
|
1套 |
南通/建湖 |
|
5 |
油缸 |
|
1套 |
建湖/南通 |
|
6 |
密封件 |
|
1套 |
日本KVK |
