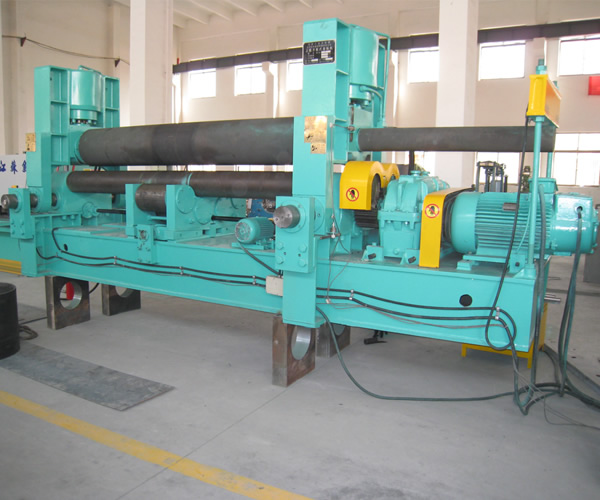

該機屬于液壓型三輥萬能式卷板機,用于常溫狀態下將鋼板卷成圓筒形。上輥可以垂直移動、水平移動。預彎通過上輥水平移動,使上輥相對下輥呈非對稱位置來實現。滾圓時通過電動機、減速機帶動兩下輥進行。由于下輥的標高不變,所以便于進料和操作。設有縱向?qū)α涎b置減小了卷制過程中的制品錯邊量。采用PLC控制,輥?zhàn)游灰撇捎脭?shù)字顯示。
規格型號
|
單位
|
W11S-20×2500
|
|
型式
|
|
上輥萬能式
|
|
加壓力
|
Tons
|
130
|
|
最大板幅
|
mm
|
2500
|
|
最大板厚
(δs≤245MPa)
|
端曲
|
mm
|
T16xβ2500×φmin1000
|
中央
|
mm
|
T20xβ2500×φmin1200
|
|
上輥直徑
|
mm
|
φ330
|
|
下輥直徑
|
mm
|
φ180
|
|
兩下輥中心距
|
mm
|
300
|
|
卷板速度
|
m/min
|
約3.5
|
|
上輥加壓速度
|
mm/min
|
130
|
|
托輥數目
|
根
|
4
|
|
托輥組數
|
組
|
1
|
|
主電機功率
|
kw
|
15
|
|
液壓電機功率
|
kw
|
5.5
|
|
移動電機功率
|
kw
|
2.2
|
序號
|
名稱
|
規格
|
數量
|
產地
|
1
|
電動機
|
|
|
無錫天寶
|
2
|
軸承
|
|
1套
|
瓦房店
|
3
|
主要電器
|
|
1套
|
蘇州
|
4
|
液壓閥
|
|
1套
|
榆次
|
5
|
油缸
|
|
|
南通
|
6
|
密封件
|
|
1套
|
日本KVK
|
7
|
觸摸屏
|
|
|
臺灣威倫
|
8
|
PLC
|
|
|
日本歐姆龍
|
