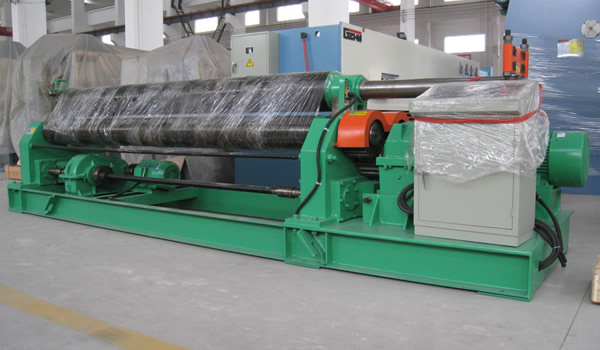

該三輥卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。
|
規(guī)格型號 |
最大卷板厚度mm |
最大卷板寬度 mm |
板材屈服極限 Mpa |
卷板速度 m/min |
滿載最小直徑 mm |
上輥直徑 mm |
下輥直徑 mm |
兩下軸中心距 mm |
主電機功率 kw |
外型尺寸 (長*寬*高） mm |
|
W11-6*1500 |
6 |
1500 |
245 |
5 |
450 |
160 |
160 |
250 |
4 |
3129*850*1100 |
|
W11-6*2000 |
6 |
200 |
245 |
4.5 |
450 |
170 |
170 |
250 |
5.5 |
3629*850*1270 |
|
W11-3*3200 |
3 |
3200 |
245 |
4.5 |
450 |
170 |
170 |
250 |
5.5 |
3829*850*1270 |
|
W11-12*2000 |
12 |
2000 |
245 |
4 |
600 |
240 |
180 |
280 |
7.5 |
3791*1169*1272 |
|
W11-8*2500 |
8 |
2500 |
245 |
4 |
600 |
240 |
180 |
280 |
7.5 |
4300*1169*1272 |
|
W11-12*3000 |
12 |
3000 |
245 |
4 |
700 |
250 |
200 |
359 |
11 |
5300*1400*1400 |
|
W11-16*2500 |
16 |
2500 |
245 |
4 |
700 |
280 |
240 |
359 |
11 |
4800*1400*1400 |
|
W11-20*2000 |
20 |
2000 |
245 |
4 |
700 |
280 |
240 |
359 |
11 |
4300*1400*1400 |
|
W11-25*2000 |
25 |
2000 |
245 |
4 |
850 |
330 |
270 |
440 |
15 |
5280*1425*1962 |
|
W11-20*2500 |
20 |
2500 |
245 |
4 |
850 |
340 |
280 |
440 |
15 |
5780*1425*1962 |
|
W11-16*3200 |
16 |
3200 |
245 |
4 |
850 |
340 |
280 |
440 |
15 |
6480*1425*1962 |
